13.2. Opis działania

13.2.1. Specyfikacja kryteriów wyszukiwania

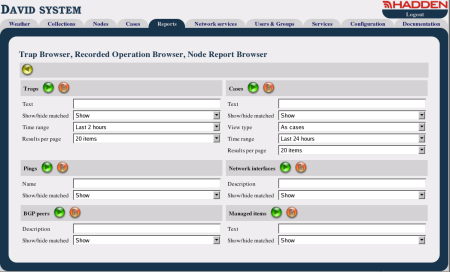

13.2.1.1. Widok domyślny aplikacji

Przeglądarka Trapów jest dostępna poprzez zakładkę Reports. Jest to grupa Traps tej zakładki. Podając kryteria wyboru w grupie Traps dostajemy listę zarejestrowanych powiadomień.

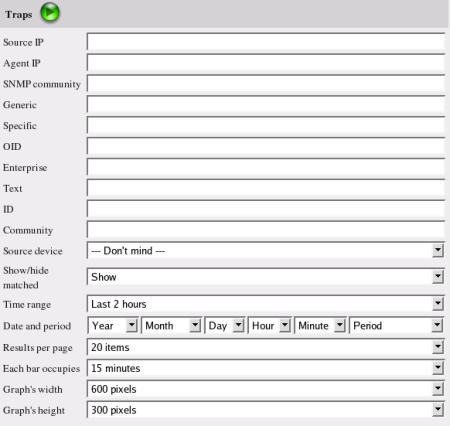

13.2.1.2. Grupa Traps

Pola zawarte w grupie oraz ich znaczenie zostały przedstawione w poniższej tabeli.

Tabela 13.1. Przeglądarka Trapów - znaczenie pól widoku szczegółowego grupy Traps

Pole	Znaczenie
Source IP	IP urządzenie - nadawcy komunikatu.
Agent IP	IP agenta - nadawcy komunikatu.
SNMP community	SNMP community komunikatu.
Generic	Ogólny numer komunikatu (dotyczy tylko komunikatów SNMPv1).
Specyfic	Szczegółowy numer komunikatu (dotyczy tylko komunikatów SNMPv1).
OID	Numer komunikatu (dotyczy tylko komunikatów SNMPv2C).
Enterprise	Identyfikator dostawcy urządzenia.
Text	Znaczenie komunikatu czytelne dla człowieka.
ID	Identyfikator tekstowy komunikatu czytelny dla człowieka.
Community	Etykieta nadana komunikatowi w trakcie przetwarzania (etykiety tekstowe odzielone znakiem ':').
Source device	Urządzenie będące nadawcą komunikatu.
Show/hide matched	Pole to oznacza, czy komunikaty spełniające kryteria wyszukiwania mają zostać pokazane, czy ukryte.
Time range	Specyfikacja zakresu czasowego poprzez wybranie odcinka czasu trwającego do chwili obecnej.
Date and period	Specyfikacja zakresu czasowego poprzez wybranie konkretnej daty i czasu w połączeniu z określonym odcinkiem czasu (np.: 1 dzień, 2 dni, 1 tydzień itp.).
Results per page	Określa maksymalną ilość wpisów pokazanych za jednym razem.
Each bar occupies	Wskazanie ile czasu ma objemować pojedynczy słupek na wykresie rozkładu występownia trapów w czasie.
Graph's width	Szerokość wykresu.
Graph's height	Wysokość wykresu.

13.2.2. Wygenerowany raport

Widok raportu jest podzielony na dwie części. Górna część zawiera listę wpisów, zaś dolna część pokazuje wykres słupkowy będący wizualizacją rozkładu występowania wybranych komunikatów w czasie.

Lista jest podzielona na kolumny oznaczające czas otrzymania komunikatu, urządzenie źródłowe komunikatu, wiadomość oraz identyfikator komunikatu (OID). Kolumna Source zamiast adresu IP nadawcy może zawierać link do Przęglądarki Węzłów ukazującej nadawcę komunikatu. Kolumny Message oraz OID zawierają linki pozwalające przejść do widoku szczegółowego danego wpisu. Nad wierszem z opisem kolumn mogą znajdować się przyciski pozwalające przeglądać całą listę wybranych komunikatów SNMP Trap.
