18.2. Opis działania

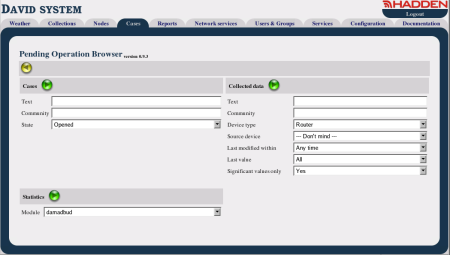

Przeglądarka Toczących sie Spraw jest dostępna poprzez zakładkę Cases. Jest ona podzielona na grupy dające dostęp do poszczególnych rodzajów danych. Grupa Statistics pozwala obejrzeć dane statystyczne poszczególnych modułów wchodzących w skład produktu i ma raczej znaczenie diagnostyczne. Grupa Cases daje dostęp do aktualnie prowadzonych spraw, zaś grupa Collected data umożliwia dostęp do danych, kolekcjonowanych przez Analizator Danych SNMP Data.

18.2.1. Widok aktywnych spraw

18.2.1.1. Specyfikowanie kryteriów wyszukiwania

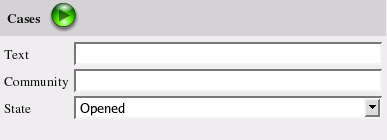

Grupa zawiera pole Text pozwalające podać szukany tekst jaki występuje w opisie toczących się spraw. Pole Community pozwala przeszukiwać sprawy pod kątem zawartości tekstu w ich polach Community. Pole State pozwala wybrać te sprawy, które aktualnie znajdują się w wybranym stanie. Kliknięcie na przycisk uruchamia proces wyszukiwania spraw.

18.2.1.2. Lista aktywnych spraw

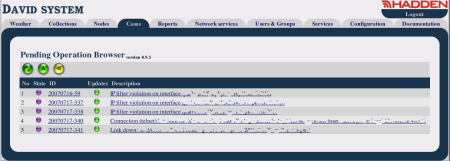

Lista jest podzielona na kolumny charakteryzujące poszczególne sprawy. Kolumna State sygnalizuje stan w jakim dana sprawa się aktualnie znajduje, zaś ID podaje jej identyfikator. Kolumna Updates pokazuje, czy wysyłanie update-ów dla danej sprawy jest zablokowane, czy nie. Kolumna Description pokazuje opis sprawy. Kliknięcie na pole ID lub pole Description powoduje wyświetlenie szczegółowych danych o wybranej sprawie.

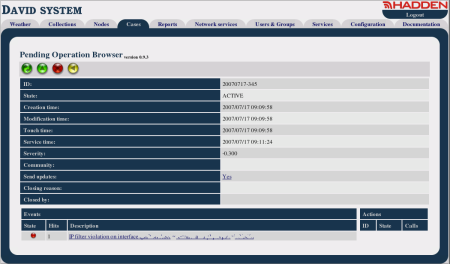

Poza wartościami poszczególnych pól opisujących daną sprawę, znajduje się tu lista zdarzeń wchodzących w skład tej sprawy oraz lista akcji, które były lub są uruchomione dla tej sprawy.

Lista zdarzeń jest podzielona na kolumny opisujące stan zdarzenia (kolumna State), liczbę wystąpień danego zdarzenia od początku istnienia sprawy (kolumna Hits) oraz jego znaczenie (kolumna Description).

Lista akcji jest podzielona na kolumny: ID - identyfikator akcji pochodzący z pliku konfiguracyjnego modułu damcsud, State - aktualny stan akcji (DONE lub RUNNING) i Calls - liczba uruchomień danej akcji.

Przycisk umieszczony na pasku narzędziowym, powyżej opisu danej sprawy, pozwala ją zamknąć.

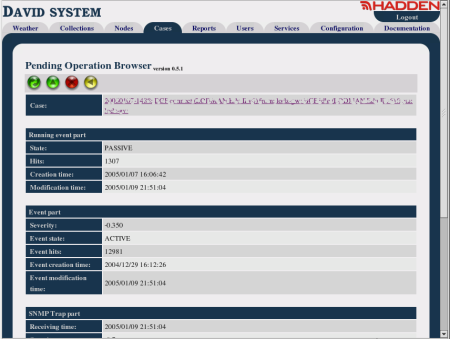

Kliknięcie na pole Description pokazuje widok szczegółowy wybranego zdarzenia wchodzącego w skład danej sprawy.

Pole Case opisuje skrótowo sprawę, do której należy wybrane zdarzenie. Kolejne pola opisują właściwości poszczególnych części zdarzenia powstałych w procesie jego tworzenia zaczynając od komunikatu SNMP Trap lub SNMP Data.

Przycisk umieszczony na pasku narzędziowym, powyżej opisu danego zdarzenia, pozwala ustawić stan zdarzenia na pasywny.

18.2.2. Widok gromadzonych danych SNMP Data

18.2.2.1. Specyfikowanie kryteriów wyszukiwania

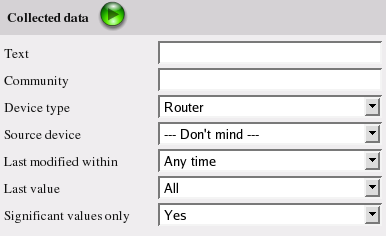

Pola zawarte w grupie oraz ich znaczenie zostały przedstawione w poniższej tabeli.

Tabela 18.1. Przeglądarka Toczących się Spraw - znaczenie pól grupy Collected data

Pole Znaczenie
Text Czytelny dla człowieka opis danej.
Community Etykieta przypisana danej.
Device type Typ urządzenia źródłowego, z którego pochodzi dana.
Source device Urządzenie źródłowe, z którego pochodzi dana.
Last modified within Odcinek czasu, w którym dana była ostatnio modyfikowana.
Last value Przedział wartości, do którego dana może być zaliczona (w przedziale średnich wartości, poza tym przedziałem, poniżej przedziału, powyżej przedziału).
Significant values only Wskazuje, czy wyświetlane mają być dane o zbiorze wartości poniżej wielkości ignorowanej.

Kliknięcie na przycisk uruchamia proces wyszukiwania kolekcjonowanych danych, których poprawnych wartości uczy się Analizator Danych SNMP Data.

18.2.2.2. Lista danych SNMP Data spełniająca kryteria wyszukiwania

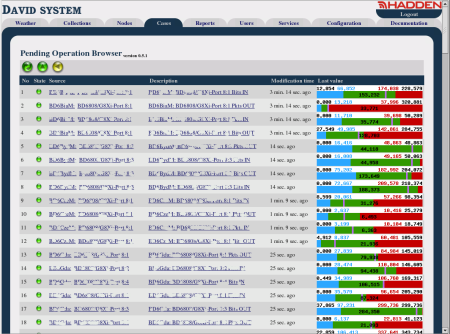

Lista jest podzielona na kolumny. Kolumna State pokazuje, czy ostatnia wartość danej znajduje się poniżej zakresu średnich wartości (kolor fioletowy), czy mieści się w zakresie (kolor zielony), czy też powyżej tego zakresu (kolor czerwony). Kolumna Source pokazuje element źródłowy danej (np.: urządzenie i interfejs sieciowy, którego dana dotyczy). Kolumna Modyfication time podaje czas ostatniej modyfikacji danej. Kolumna Last value pokazuje położenie ostatniej wartości danej w zakresie jej średnich wartości. Wykres pokazuje wartości: minimalną i maksymalną w kolorze czarnym, minimalną spośród średnich wartości w kolorze niebieskim i maksymalną w kolorze czerwonym oraz ostatnią (aktualną) w kolorze czarnym, umieszczonym w środkowej części wykresu, i dodatkowo narysowaną jako fioletową kreskę.

Kolumna Description opisuje w sposób czytelny dla człowieka znaczenie danej oraz zawiera link, którego kliknięcie powoduje wyświetlenie szczegółowych informacji na temat wybranego elementu.

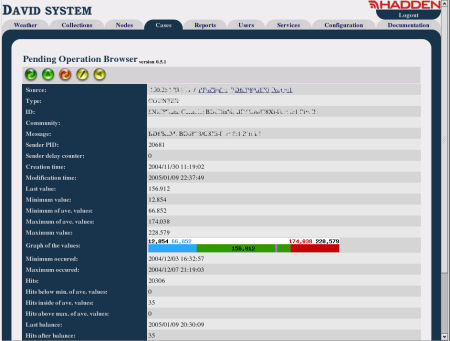

Poza dokładnymi wartościami poszczególnych pól danej typu SNMP Data znajduje się tu również wizualizacja okna przeciętnych wartości, których progów nauczył się system w trakcie swojej pracy. Konfiguracja systemu pozwala, aby dla wskazanych danych system nie uczył się ich przeciętnych wartości, lecz aby te wartości mogły być określone przez użytkownika.

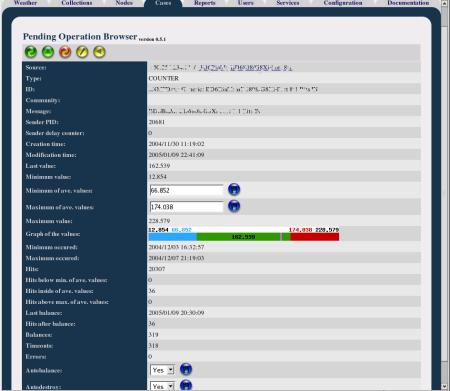

Kliknięcie na przycisk umożliwia przejście do trybu edycji wybranej danej typu SNMP Data. Użytkownik może wtedy określić granice okna przeciętnych wartości.

Kliknięcie któregokolwiek z przycisków powoduje zapisanie wprowadzonych zmian.
