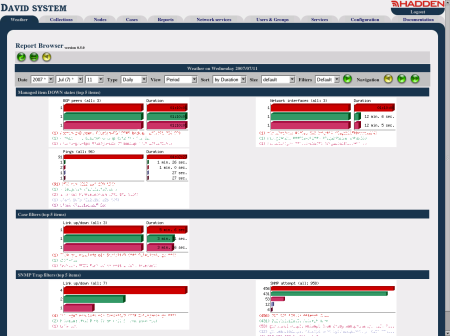

11.2.1. Widok domyślny aplikacji
Przeglądarka Raportów jest dostępna poprzez zakładkę Weather.
Górną część aplikacji zajmuje pasek narzędziowy charakterystyczny dla wszystkich aplikacji WWW.
Pod nim znajduje się pasek narzędziowy z obiektami definiującymi rodzaje prezentowanych danych.
Znaczenie poszczególnych pól prezentuje poniższa tabela:
Tabela 11.1. Przeglądarka Raportów - obiekty paska narzędziowego
| Obiekt |
Znaczenie |
| Date |
Data, której ma dotyczyć raport. Dla raportu miesięcznego dzień nie ma znaczenia,
zaś dla rocznego nie ma znaczenia także miesiąc. |
| Type |
Typ raportu definiujący jego zakres czasowy. Możliwe są następujące
wartości: dzienny, miesięczny i roczny. |
| View |

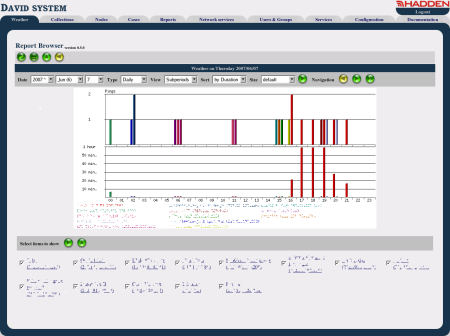

Określa, czy ma być pokazywany raport podsumowujący wybrany odcinek czasu,
czy też raport ma pokazywać podzakresy (np.: dla raportu dziennego podzakresami są
godziny, zaś dla miesięcznego są to dni). |
| Sort |
Definiuje typ sortowania wyników działania każdego filtra.
Typ by Result sortuje wyniki malejąco według
liczby wystąpień poszczególnych wyników. Typ by Duration
sortuje wyniki według czasu trwania poszczególnych wpisów. |
| Size |
Zależnie od kontekstu ustawia szerokość lub wysokość
wykresów. |
| Filters |
Rodzaj pokazywanych wyników filtrów (domyślne filtry lub wszystkie).
Pole to ma znaczenie tylko w przypadku pokazywania grup filtrów, a nie wybranego
filtra. |
Generowanie raportu, zgodnie z wybranymi wartościami pól, odbywa się
za pomocą wciśnięcia przycisku
. Na końcu paska narzędziowego znajdują się przyciski nawigacyjne
pozwalające przeglądanie wyników raportu w kolejnych odcinkach czasu (np.: dniach).
Kliknięcie na słupek wykresu powoduje przejście do obiektu, którego dotyczy za pomocą
Przeglądarki Węzłów. Dla wyników filtrów dotyczących monitorowanych obiektów, kliknięcie
na słupek spowoduje przejście do raportu na temat wskazanego obiektu za
wybrany odcinek czasu, za pomocą Przeglądarki Raportów o Węzłach. Kliknięcie poza obszarem
słupków wykresu powoduje przejście do widoku działania pojedynczego filtra.

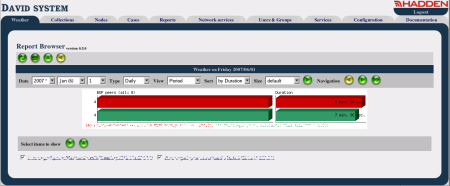

11.2.2. Widok działania pojedynczego filtra
Widok ten pokazuje wyniki działania pojedynczego filtra, a nie ich grupy.
Wiele operacji jest jednak analogicznych jak przypadku widoku grupy filtrów.
Poniżej wykresu dodatkowo umieszczony jest wykaz wszystkich wygenerowanych
wyników dla tego filtra z zaznaczonymi pozycjami prezentowanymi na wykresie.
Dzięki temu można wybierać pozycje, które chcemy umieścić na wykresie. Przycisk
przywraca wybór domyślnych pozycji.
