11.2.1. Tryb danych aktualnych

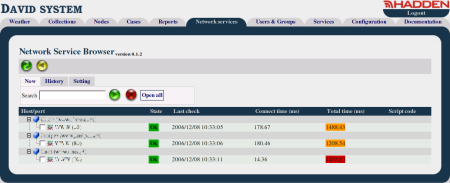

W celu obejrzenia aktualnych, czyli ostatnich danych monitorowanych serwisów
sieciowych należy wybrać zakładkę Now z panelu poniżej paska
narzędziowego aplikacji. Poniżej panelu z zakładkami znajduje się lista hostów

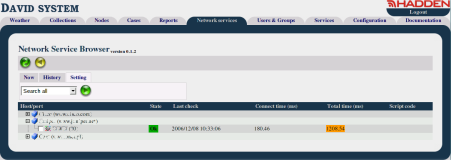

wraz z monitorowanymi ich portami TCP. Zakładka daje możliwość filtrowania zawartości
prezentowanej listy wyników. Przycisk Open all rozwija całą zawartość
listy prezentując porty wszystkich widocznych hostów.
Lista podzielona jest na kolumny prezentujące rezultaty monitorowania
poszczególnych portów. Znaczenie kolumn przedstawia następująca tabela:
Tabela 11.1. Znaczenie kolumn listy rezultatów monitorowanych portów TCP
| Kolumna |
Znaczenie |
| Host/port |
Krótki opis monitorowanego hosta lub portu TCP. |
| State |
Rezultat monitorowania portu: OK lub opis błędu. |
| Last check |
Data ostatniego monitorowania portu. |
| Connect time (ms) |
Czas jaki upłynał do momentu uzyskania połączenia. |
| Total time (ms) |
Czas jaki zajęła cała operacja monitorowania portu. |
| Script code |
Kod wyjścia zewnętrznego skryptu jeśli był uruchomiony dla danego portu. |
11.2.2. Tryb danych historycznych
W celu obejrzenia danych historycznych monitorowanych serwisów
sieciowych należy wybrać zakładkę History z panelu poniżej paska
narzędziowego aplikacji. Lewy panel widoku zawiera listę hostów
wraz z monitorowanymi portami TCP, a prawy panel pokazuje dane wybranych serwisów.
Lewy panel poza rozwijaną listą serwisów zawiera także elementy pozwalające wybrać
sposób pokazania danych, ich zakres czasowy itp. Na samej górze panelu znajduje się parametr
przeszukiwania listy serwisów określający jego zakres. Jest on też dostępny poprzez zakładkę
Setting. Poniżej opcji wyszukiwania znajduje się pole
edycyjne pozwalające podać szukany napis, a pod nim lista serwisów odpowiadająca kryteriom
szukania. Poniżej listy znajdują się elementy pozwalające wybrać typ wykresu (hourly,
daily, weekly, monthly, yearly)

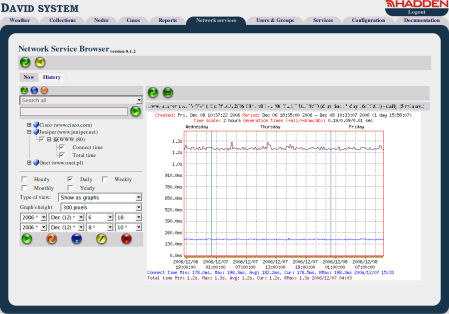

jeśli opcja Type of view ma wartość Show as graphs. Wtedy dane
pokazywane są jako wykresy czasów łączenia i całkowitego trwania operacji. Jeśli opcja
Type of view jest ustawiona na Show as logs to dane
prezentowane są jako lista logów. W przypadku pokazywania danych jako wykresy dodatkowym parametrem
jest wysokość wykresu dostępna jako opcja Graph's height.
Parametrami wspólnymi dla obu typów prezentowania danych jest ich zakres czasowy. Do podania
zakresu czasu służą dwa identyczne zbiory opcji umieszczone jeden nad drugim poniżej parametru
Graph's height. Górne opcje wskazują początek, a dolne koniec zakresu. Poniżej znajduje się
pasek narzędziowy z przyciskami pozwalającymi zapamiętywać wybrane do raportu dane.

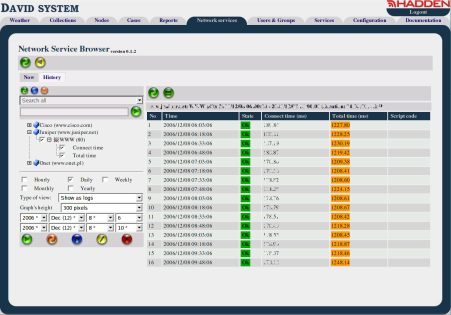

Kiedy dane pokazywane są jako logi, to lista jest podzielona na kolumny podobnie jak w widoku
zakładki Now Poniższa tabela opisuje znaczenie poszczególnych kolumn:
Tabela 11.2. Znaczenie kolumn listy historycznych rezultatów monitorowanych portów TCP
| Kolumna |
Znaczenie |
| No |
Kolejny numer wpisu dla danego serwisu. |
| Time |
Czas dokonania pomiaru serwisu. |
| State |
Rezultat monitorowania portu: OK lub opis błędu. |
| Connect time (ms) |
Czas jaki upłynał do momentu uzyskania połączenia. |
| Total time (ms) |
Czas jaki zajęła cała operacja monitorowania serwisu. |
| Script code |
Kod wyjścia zewnętrznego skryptu jeśli był uruchomiony dla danego serwisu. |
11.2.2.1. Przyciski paska narzędziowego panelu z indeksami
Znaczenie przycisków umieszczonych na dole panelu z listą
monitorowanych serwisów jest następujące:
